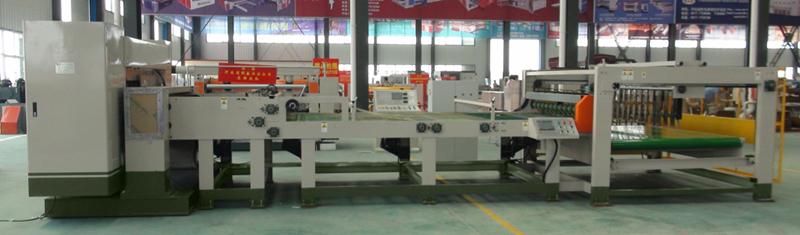

Sistema de corte y apilamiento

Características:
  • Puede guardar hasta 200 sets de instrucciones y cuenta con una interfaz hombre-máquina que posibilita la observación de los datos en la pantalla; las instrucciones se pueden consultar, modificar, adicionar y cancelar en cualquier momento.
  • El motor de accionamiento es de tipo síncrono y alto rendimiento, regulado por el servocontrolador KEB fabricado en Alemania.
  • El cortador transversal es una hoja de acero; el engranaje rectificado y endurecido realiza una transmisión sin holgura lateral de notable precisión y es bastante resistente.
  • La máquina principal está hecha de hierro fundido gris de gran robustez y notable resistencia a las sacudidas.
  • La unidad de apilamiento posee una plataforma de pórtico para levantar y lograr una alta eficiencia de trabajo. Se divide en tres secciones con salida transversal en ángulo recto cuando alcanza una cantidad establecida: la primera sección de salida de papel es plana, la segunda sección es de superposición longitudinal, y la tercera sección es de separación aerodinámica por puntos para agilizar la salida del cartón. La altura máxima de apilamiento de 1.3 m es idónea para la producción de alto nivel de empresas que imprimen productos de color.
  • Tiempo de cambio rápido: 3-8s.
  • Integra una hoja fina de aleación de acero de tungsteno afilada y capaz de cortar más de 8 millones de metros.
  • El afilado puede ser computarizado, automático o manual. También se puede cortar y afilar al mismo tiempo para aumentar la eficiencia de producción.
  • Incorpora un dispositivo de disco síncrono importado para una mayor precisión y durabilidad, así como un funcionamiento silencioso.
  • El sistema de control superior e inferior está formado por una computadora industrial importada de primera calidad y un controlador programable de excelente desempeño.
Parámetros técnicos:
  • Ancho de trabajo: 1200-2500mm
  • Dirección operacional: izquierda o derecha (según la fábrica del cliente )
  • Velocidad mecánica máxima: 150m/min
  • Configuración mecánica: corte transversal helicoidal computarizado
  • Longitud mínima de corte: 300mm
  • Longitud máxima de corte: 9999mm
  • Precisión de corte: ±1mm (velocidad constante), ±1.5mm (velocidad variable)
  • 5 sets de cuchillas delgadas de ￠200
Diámetro de los rodillos:
  • Diámetro del eje de la cuchilla superior de corte transversal: ￠200mm (balanceo dinámico)
  • Diámetro del eje de la cuchilla inferior de corte transversal: ￠200mm (balanceo dinámico)
  • Diámetro del rodillo de papel inferior: ￠156mm (balanceo dinámico)
    • Nota: Todos los rodillos están rectificados y cromados (excepto el eje de las cuchillas superior e inferior).
Parámetros del motor y los dispositivos eléctricos:
  • Potencia del motor de accionamiento principal: servomotor síncrono AC de 12.5KW.
  • Potencia del motor para el papel: 3kW (control de frecuencia)
  • Potencia del motor de alimentación: 1.5KW (control de frecuencia)
  • Potencia del motor transversal: 0.75KW (control de frecuencia)
